我给课题组写了一个科研作图工具，然后被自己写的 bug 教育了

一个 AI 方向学生的自述：从一句"我脑子里有个模糊的想法"，到一个 47 个测试全绿、能出 SCI 投稿级图表的完整系统。这篇是这个项目从孕育到出生、再到被反复"打脸"和修复的完整记录。

一、缘起：每个课题组都有一段画图的血泪史

我们组是做深度伪造识别的。做 AI 的人都知道，一篇论文里，模型再好，图画砸了，审稿人的第一印象就砸了。

我们的画图日常是这样的：师弟 A 用 Origin，鼠标点了两百下，导出的图源文件丢了改不动；师姐 B 用 matplotlib，每个人手里都有十几份长得差不多但谁也复用不了的绘图脚本；轮到我，最怕的是组会前师妹拿着一张轴标签是日文的图问我"师兄这个怎么改"。

更本质的矛盾是：会画图的人不做图，做图的人不写代码。matplotlib 严格、精确、可复现，但它有一个代码门槛；Origin 直观，但它黑盒、贵、且和论文对不上参数。

所以我脑子里有了一个模糊的想法：做一个工具，把 matplotlib 的严谨装进一个人人会用的界面里。

二、一个"固执"的需求

这个项目一开始不是写代码，而是被"采访"。

我让 AI 先别动手，先问我问题。两轮问下来，需求画像逐渐清晰：SCI 投稿为主、训练曲线和混淆矩阵是刚需、要多面板拼图、要支持多种子误差带。但真正定下整个项目灵魂的，是采访里我补充的一句话：

图表一定要规范，必须用后端的标准代码来渲染，而不是前端画着玩。要严谨。

现在回头看，这句话是整个项目最正确的决定。它意味着：前端只负责编辑和交互，所有图表由服务器端的 matplotlib 一行行代码画出来——你在预览里看到的，就是你导出拿到的，一个像素都不会变。所见即所得，在科研作图这件事上不是体验加分项，而是严谨性的底线。

于是架构被这句话钉死了：

前端（React 编辑器） → 一份 JSON 配置（ChartSpec）
                          ↓
后端（FastAPI + matplotlib）→ 渲染 → 预览 / 导出 600DPI

这份 ChartSpec 就是全部：数据、样式、布局、模板，一张图的一切。前端编辑它，后端渲染它，项目保存它，同学之间分享它。

三、第一张图出现的那天

项目文件夹是空的。git init，写文档，然后从最难的部分干起：渲染引擎。

定义好 ChartSpec、写完渲染管线、把十一种图表类型做成插件（折线、柱状、混淆矩阵热图、ROC、雷达、箱线、小提琴、直方图、双 Y 轴、散点、面积），然后跑了第一个测试——18 个全过。

但测试通过不等于图能看。我至今记得点开第一张多面板拼图时的感觉：不对，面板全叠在一起了。排查之后发现是网格位置计算公式写反了，row = i % rows 在 2×2 网格下让四个面板两两重叠。

那一刻我给自己立了条规矩，后来写进了项目的教训文档里：

测试断言 len(data) > N 只能证明"没报错"。渲染类代码的正确性，必须人工看图。

修好之后看到的第一张正经拼图，a/b/c/d 标签齐全、混淆矩阵和 ROC 混排、底部统一图例——

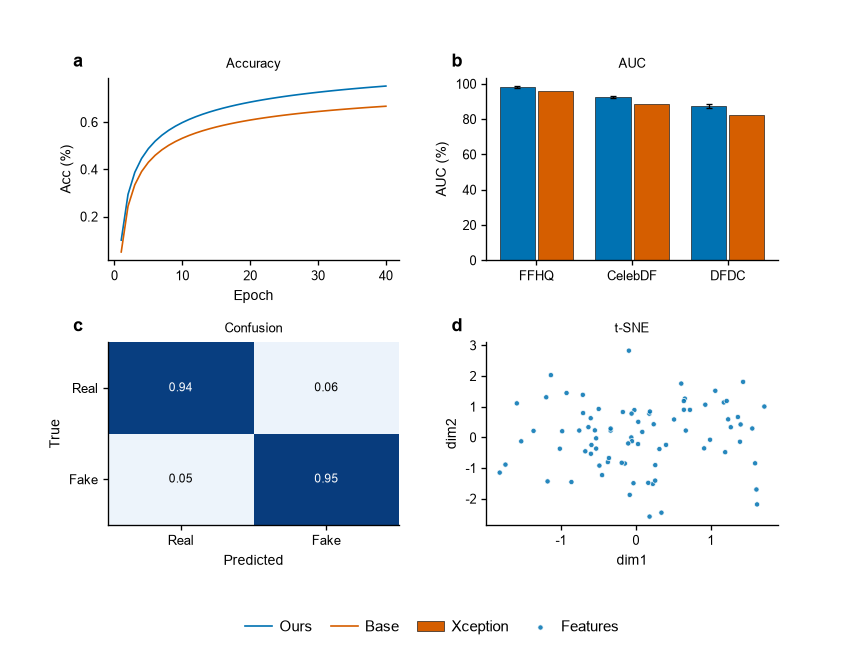

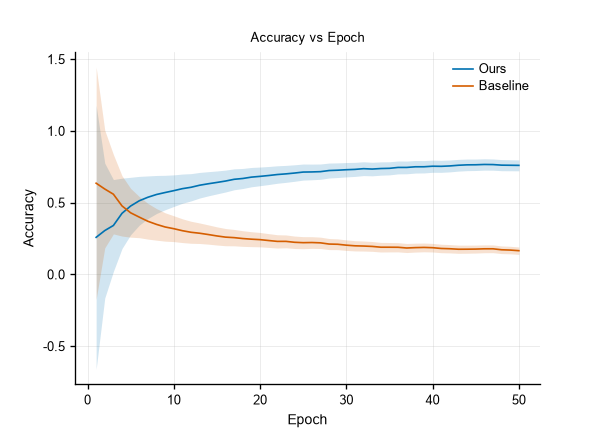

训练曲线也出来了，色盲友好的蓝橙配色，误差带半透明地垫在曲线下面：

四、界面长出来的过程

渲染核心稳了之后，前端工作台开工。React + Ant Design，三栏布局：左边选图表类型，中间填数据和调样式，右边实时预览。

中间踩了一个让我印象极深的坑。预览区无论如何都不渲染——没有请求、没有报错，就是一片空白。我盯着代码看了很久，最后发现是 React StrictMode 的"特性"：开发模式下 effect 会执行两次，我的防抖定时器在第一次执行后建立、被清理函数取消，第二次执行时又被"已渲染过"的标记直接跳过。于是第一次渲染永远不会发生。

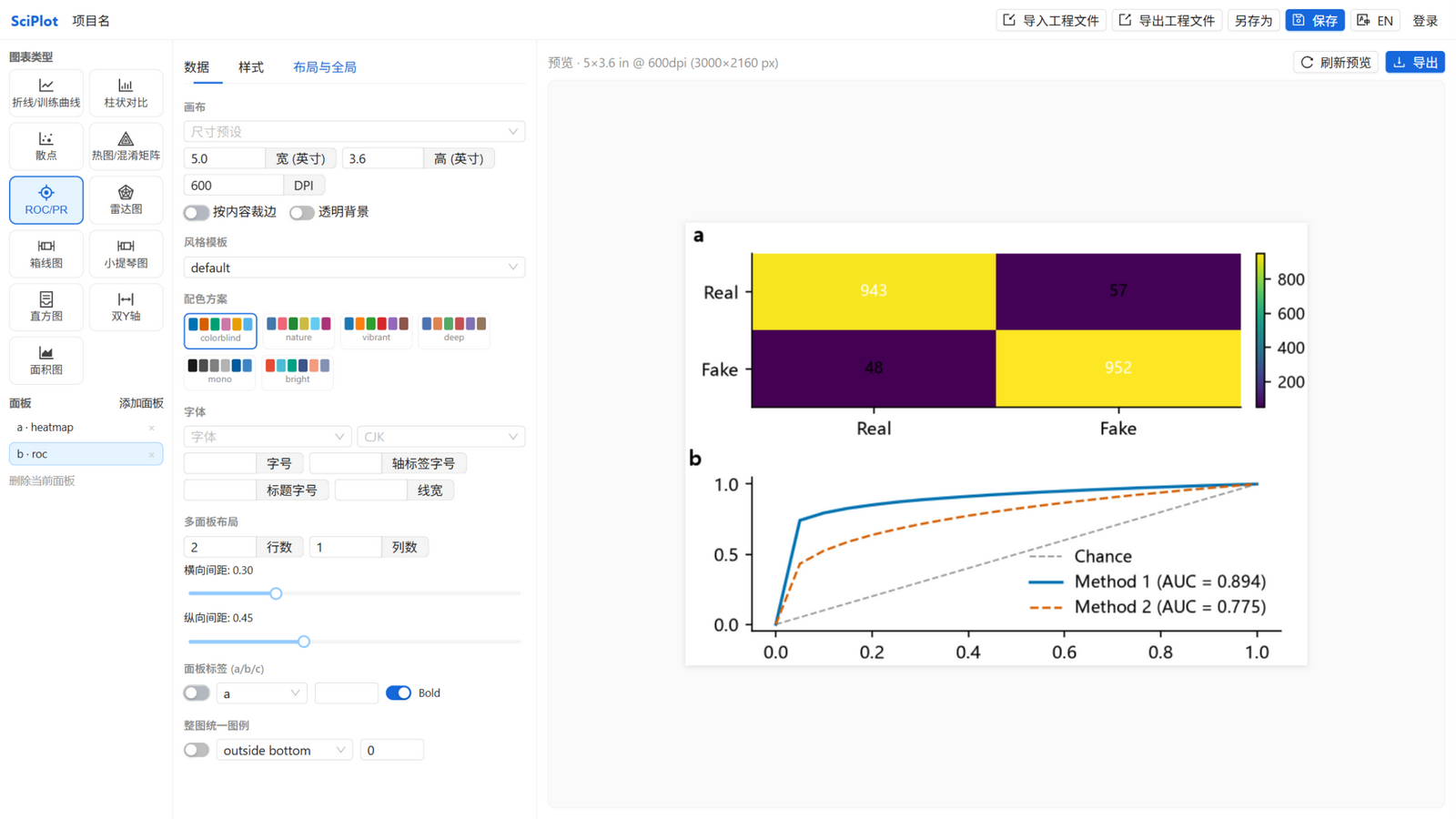

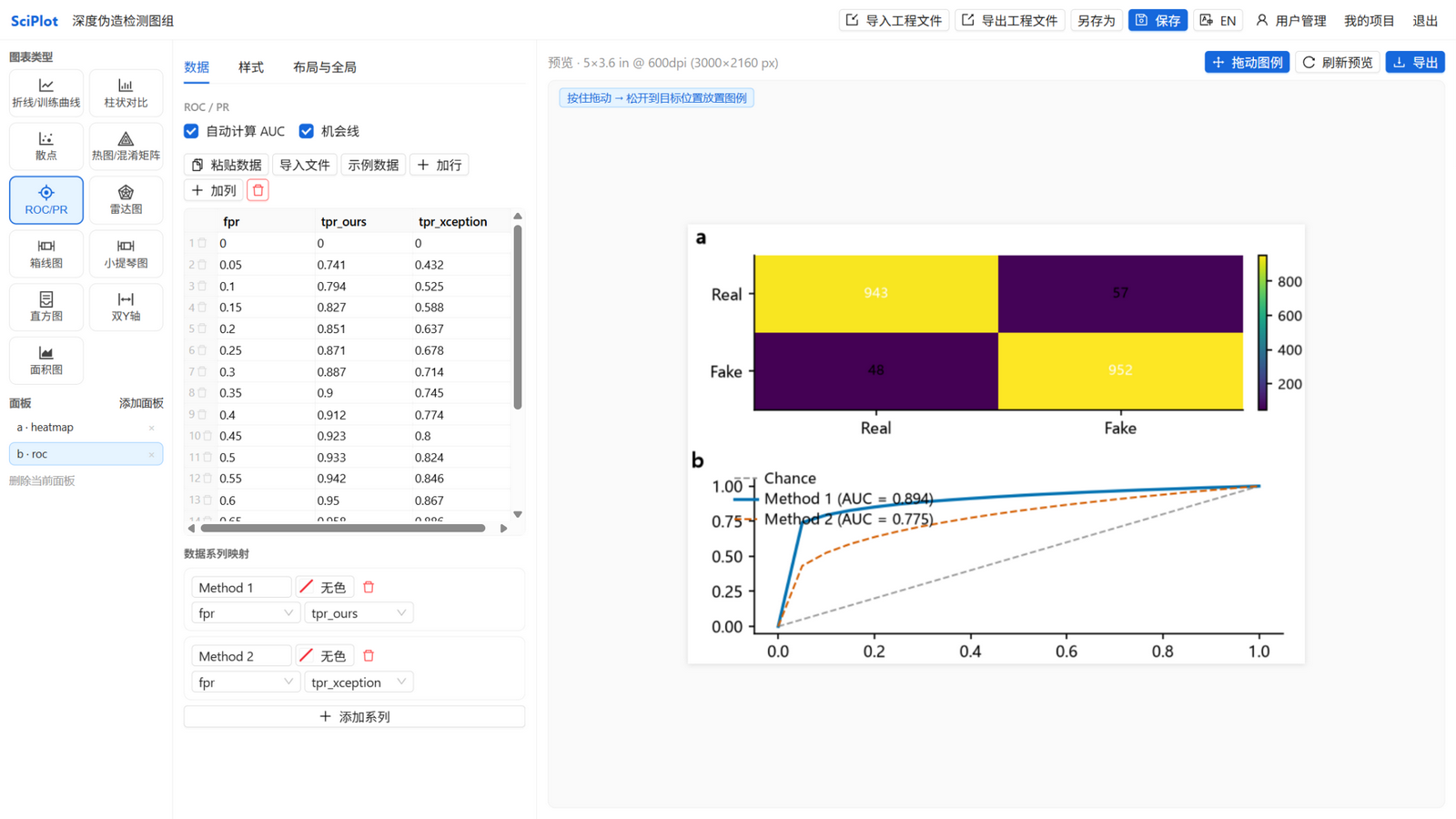

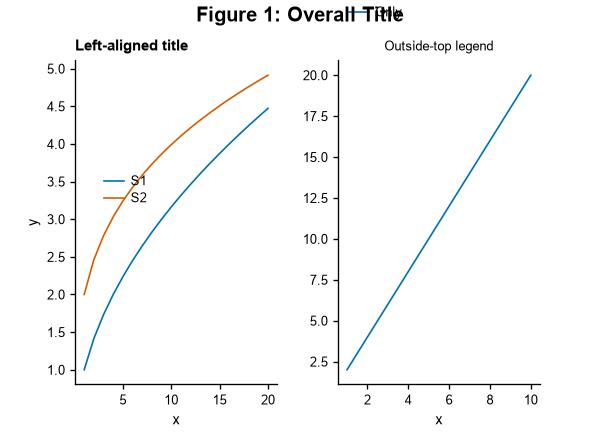

修好它之后，界面逐渐有了温度：图表类型做成卡片、点一下自动带示例数据"一键成图"；粘贴 Excel 数据自动解析成表格；风格模板一键换肤；图例可以直接在预览图上拖动放置，松手就落到你想放的位置——下面这张 ROC 图的图例，就是被我从右下角拖到左上角的：

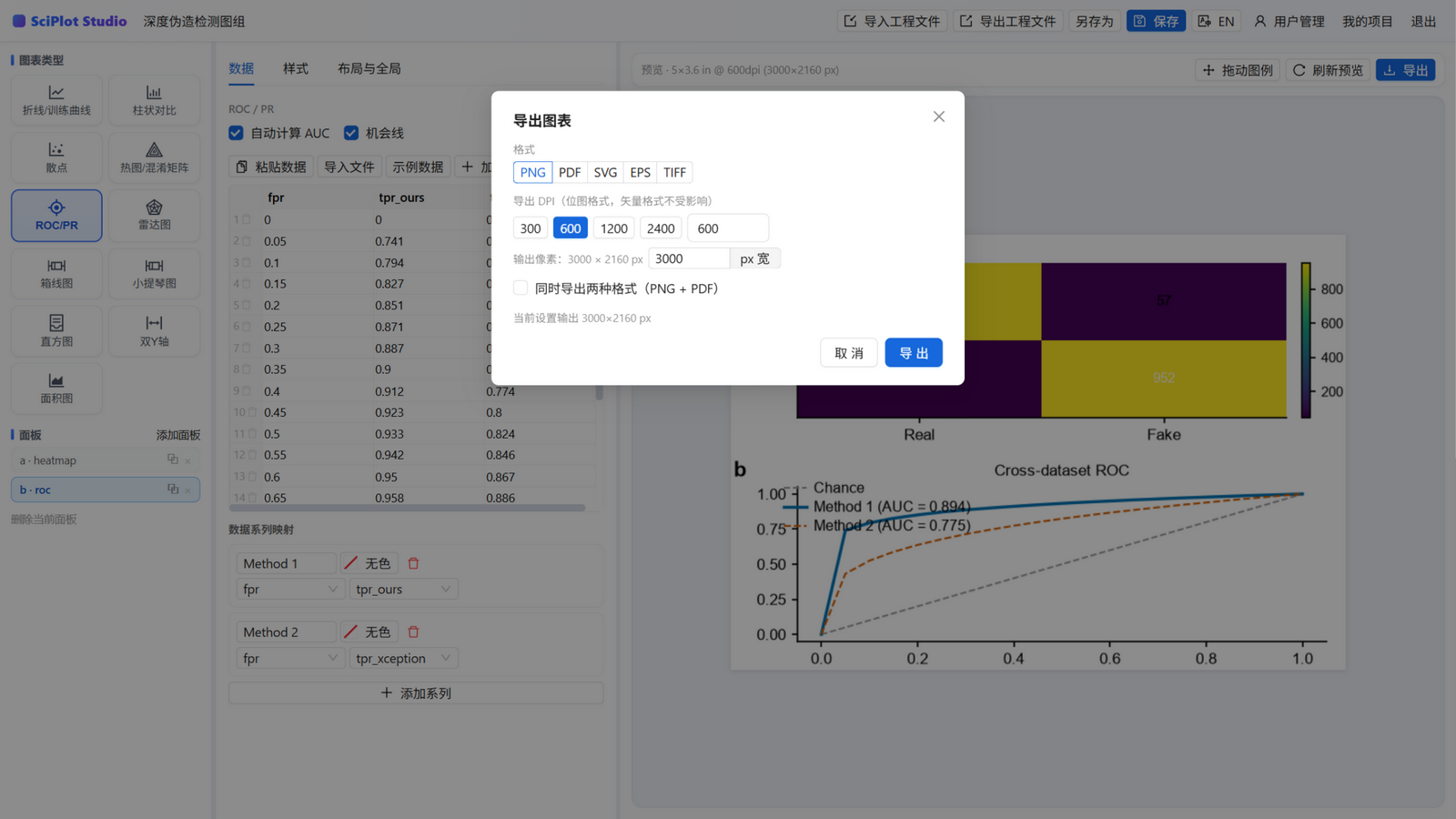

导出对话框也按投稿的真实需求做：PNG、TIFF 给位图，PDF、SVG、EPS 给矢量，DPI 一键预设 300/600/1200/2400，还能直接填目标像素宽度、勾选"同时导出 PNG+PDF"——因为期刊就是要位图和矢量各交一份。

五、被自己写的 bug 教育的日子

如果说架构是项目的骨架，那 bug 就是项目的老师。这个项目教会我的三次"打脸"，我都记进了教训文档。

第一课：堆叠柱状图根本没有堆叠

全面审计那天，我怀疑堆叠柱状图有问题，写了个探针一跑——S2 系列直接把 S1 盖住了。代码里 bottoms 变量认真地累积着每一列的高度，却从来没有传给 ax.bar() 的 bottom 参数。测试一直是绿的，因为测试只断言了"渲染不报错"。

修复前后对比，一目了然：

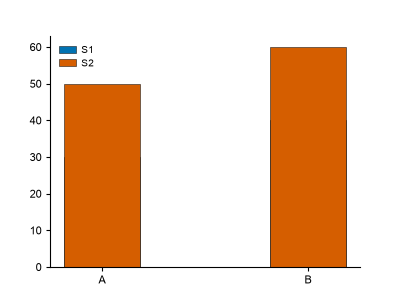

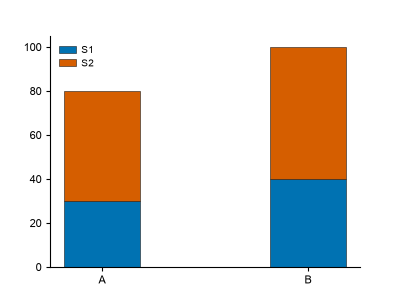

修复前（互相覆盖）	修复后（真正堆叠）

从那以后我加了一条规则：凡是"状态累积"的绘图分支，必须有插件级单测直接断言基线数值。

第二课：幽灵系列

更可怕的 bug 是"静默画错"。用户改了表头，旧配置里引用旧列名的系列找不到列了，代码怎么办？原来的回答是：回退成行号，画出一条 y = [0, 1, 2] 的假对角线，混在真数据里，毫无提示。

我写了一套"数据保真度测试"：渲染完直接从 matplotlib 的图对象里把实际画出来的数值抠出来，和输入数据逐点断言。这套测试揪出了三个静默不一致——顶层 X 轴配置从未生效、幽灵系列画假数据、文本列被整列丢弃。现在这 16 项测试是整个项目我最自豪的部分：今后任何人改任何代码，只要破坏了"画出来的 == 数据"，测试立刻变红。

第三课：细节才是严谨

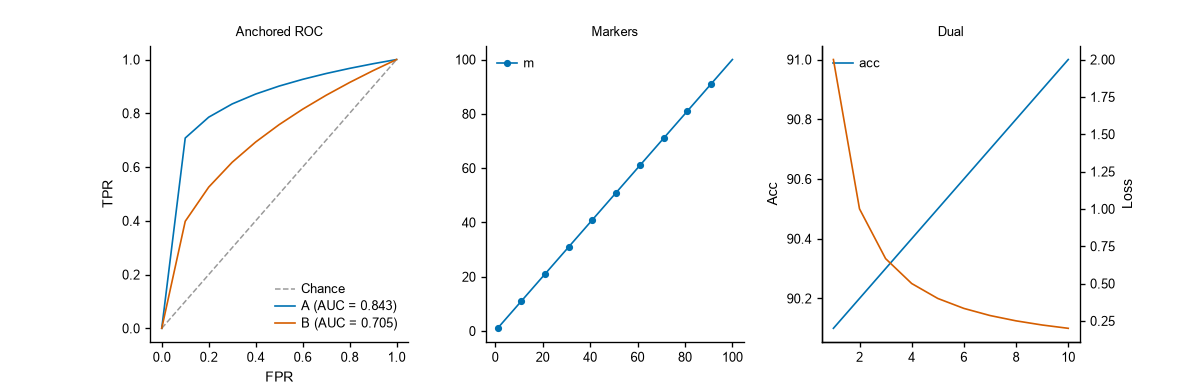

修到深处，全是细节：中文用微软雅黑时坐标轴负号会变方框（缺 Unicode 负号字形）；导出 PDF 时中文会丢字形（Type 3 字体不支持中日韩，必须强制 Type 42）；密集曲线加标记会糊成一团（要按间隔取样）；ROC 曲线的数据没覆盖端点时要自动锚定 (0,0) 和 (1,1) 再积分，否则 AUC 算出来就是错的——下面这张图的 AUC 标注，全部是按数据现场积分算出来的：

每一个细节都是实际投稿会踩的坑。

六、它现在长这样

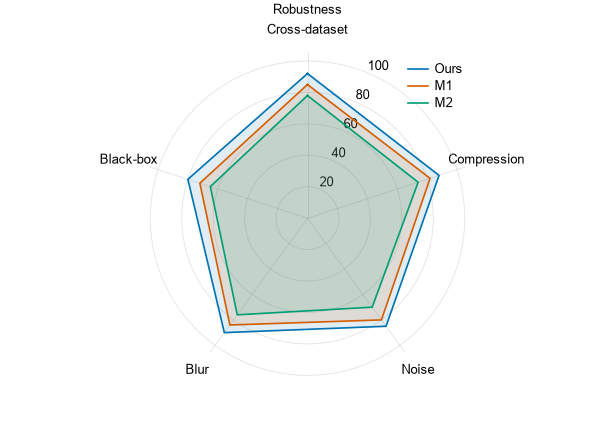

两轮全面审计、十篇教训文档、四十七个测试之后，它稳了。折线、柱状、混淆矩阵、ROC（自动算 AUC）、雷达、箱线、小提琴、直方图、双 Y 轴、散点、面积，十一种图表全部数据保真；多面板拼图、拖拽图例、期刊模板、项目云端保存、中英双语、Windows 桌面版离线包、Docker 一键部署，都在。

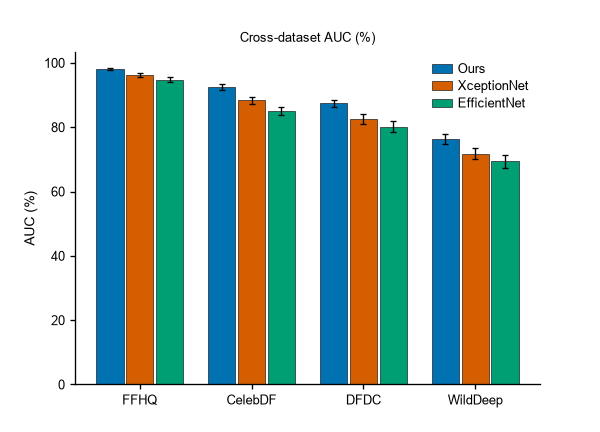

跨数据集对比的分组柱状图——误差棒、细描边、紧凑图例，这就是它现在"随手"就能出的水准：

七、一些数字

• 前后端 + 桌面版 + 部署脚本，12 次 git 提交，每次提交都是完整可运行的状态
• 47 个自动化测试全绿，其中 16 个是数据保真度测试
• 11 种图表类型，插件化注册，新增一种不用动架构
• 10 篇踩坑教训文档——它们和代码一样重要

八、写在最后

这个项目最有趣的转变是：一开始我想的是"做个工具给课题组用"，做着做着变成了"用工程化的方法重新认识科研绘图"。

科研作图的严谨，不是某个高大上的算法，而是一堆朴素到近乎偏执的规则：预览必须等于导出、画出来的必须等于数据、出错了必须大声说而不是默默画错。这些规则每一条背后都是一次真实的翻车。

接下来，它会被部署到组里的云服务器上，师弟师妹们粘贴数据就能出图；师妹再也不会拿着日文轴标签的图来找我了——大概吧。

项目的教训文档里有一句话，我把它也送给你：

犯过的错误记下来，反复出现的问题沉淀为技能。

技术栈：React 18 + TypeScript + Ant Design ｜ FastAPI + matplotlib + SQLite ｜ pywebview + PyInstaller ｜ Docker Compose
文中所有图表均由 SciPlot Studio 自身渲染导出——是的，它画的第一批用户就是写它的人。
